ZAPCO HDSP-Z16 V P96 PAD-A 16-канальный DSP-процессор с HD-плеером

ZAPCO HDSP-V основные преимущества

• Плейер и DSP : все в одном двух-ядерном процессоре
• Модульная схемотехника: High-end solution с возможностью установки до 18 различных модулей (16 ch.)
• Мощный дуо процессор : 912 MHz (456 MHz + 456 MHz)
• Мощность плейера  456 Mhz - 32 Bit

Двухъядерный процессор All-in-one- зачем нужен плеер с бортовым DSP?

Устройства воспроизведения (портативные или нет) обычно имеют внутри DSP.

Zapco вышла на новый уровень, чтобы предложить своим клиентам профессиональный DSP с плеером внутри. Каковы преимущества нашего интегрированного решения по сравнению с подключением плеера к DSP?

Во-первых, надо сказать, что не все портативные плееры имеют цифровой выход. Если аналоговый, даже если он отличного качества, то это всегда приведет к ухудшению качества из-за наличия еще двух преобразователей (ЦАП-АЦП) на сигнальном тракте. Поэтому подключение внешнего проигрывателя к аналоговому входу категорически нецелесообразно. Если же, с другой стороны, внешний плеер имеет цифровой выход, то ситуация намного лучше, но все же существует предел подключения SPDIF. Протокол SPDIF имеет максимальное разрешение 24 бита и максимальную частоту дискретизации 192 кГц. Еще одним ограничением SPDIF-соединения является то, что приемник не контролирует скорость передачи данных, поэтому возможны проблемы с подключением. В любом случае, максимальная интеграция двух продуктов, DSP и плеера внутри одного чипсета, защищает от любых проблем с подключением, независимо от характера проблемы.

Идеальное решение: 18 независимых печатных плат - почему модульные?

• Модульность процессора дает значительные преимущества.
• Первое преимущество заключается в том, что клиент может запросить продукт с помощью карт, которые ему нужны, не покупая то, что ему не нужно.
• Впоследствии можно легко повысить класс части продукта, сохраняя все остальное неизменным.
• Это позволяет поддерживать ценность продукта с течением времени.
• 16-канальный HDSP-V состоит из 18 плат, а 8-канальный HDSP-V-из 15.

96 кГц (16 ch) и 192 кГц (8 ch) - какова частота дискретизации?

Частота дискретизации представляет собой способность цифрового сигнала воспроизводить аналоговый сигнал более точно. Чем он выше, тем лучше, но сложность обработки сигнала возрастает пропорционально мощности используемых процессоров. 44,1 кГц-это частота дискретизации CD-диска.

• ЦСП обычно работают на частоте 44,1кГц, 48 кГц. 96 кГц и 192 кГц-это частоты дискретизации самых сложных DSP.
• С частотой дискретизации 192 кГц можно иметь полную цифровую сигнальную линию 192 кГц, начиная от проигрывателя и заканчивая усилителями.

Система Зажигания Стоп-Старт- Источник Питания

С ZAPCO HDSP-V не возникнет никаких проблем, процессор идеально работает с автомобилями нового поколения,которые используют систему впрыска stop and start. Это происходит потому, что он имеет источник питания, который может работать от 5,5 Вольт. И он может делать это непрерывно, а не только в течение нескольких секунд, как это обычно происходит для других устройств, имеющих эту функцию.

Прецензионно точный фазовый фильтр

ZAPCO HDSP-V имеет очень точный фильтр всех частот для регулировки фазы.

• Можно зафиксировать рабочую частоту фильтра с точностью до 1 Гц и фазовый сдвиг также с точностью до 1 градуса.
• Это новая возможность изменить 2 характеристики, так как обычно до сих пор можно было изменить только градус фазы.

Фильтр VSEQ

• Это еще одно новшество ZAPCO HDSP-V.
• Zapco уже ввела эту функцию некоторое время назад в аналоговые процессоры ASP-OE8 и ASP-OE2.
• Это позволяет восстановить отклик на низких частотах OEM-систем, поскольку он изменяется оригинальными производителями для защиты их слабых динамиков или других тонких мест, когда громкость звука увеличивается выше определенного уровня.

Превосходные значения измерений процессора ZAPCO HDSP-V

До 16ch, 0.0008% THD+N , Crosstalk 115 дБ, Noise -140 ДБ (А)

• Все эти цифры являются исключительными. Некоторые из них делают HDSP-V непревзойденным. Например, 16 каналов.
• В настоящее время на рынке автозвука нет других 16-канальных DSP. С его помощью можно иметь в машине две идеально откалиброванные зоны прослушивания, а также 4 канала, предназначенных только для эффектов.
• Все числа находятся на максимуме, который был возможен, но два из них, больше, чем другие, могут дать меру тематичности, с которой был построен HDSP, и составляют -140 дБ Noise и 115 дБ Crosstalk 16 каналов на частоте 1 кГц.

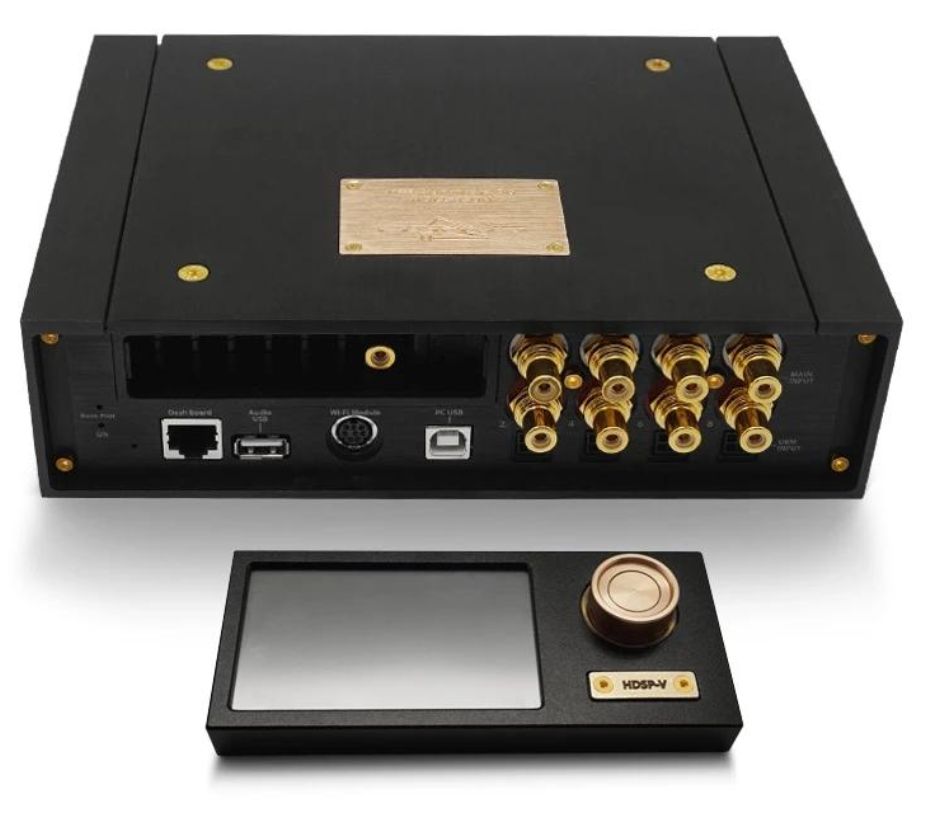

Advanced Control Display

​Плеер управляется 3-дюймовым цветным дисплеем с сенсорным экраном. Он помещен в элегантный алюминиевый корпус с ЧПУ, а также может использоваться для управления громкостью, фейдером, балансом, тоном, некоторыми настройками системы и мгновенного переключения с помощью сенсорного экрана с различных предустановок настройки (до 10 предустановок памяти).

Аудиофильское использование DSP

В процессоре ZAPCO HDSP с запасом имеется высокпроизводительностью и широкий функционал, он вполне может стать естественным и правильным выбором для домашнего использования.
Разработчики предусмотрели что бы, процессор ZAPCO HDSP DSP возможно было легко использовать и в домашних звуковых системах без снижения качества сигнала тракта.
Применение процессора ZAPCO позволит значительно улучшить качество звука в зоне прослушивания, применяя встроенные в него функции кроссовера для динамиков, выравнивания, временной задержки и фазы для компенсации окружающей среды. А затем с помощью усилителей, предназначенных для поканального усиления различных динамиков, управляемых одним и тем же процессором DSP, вы сможете получить оптимальное звучание и лучший звук непосредственно в месте прослушивания.  Zapco обеспечивает идеальный путь сигнала к динамикам и через зону прослушивания.

При создании ZAPCO DSP-Z16V и других цифровых процессоров ZAPCO 5-го поколения производители использовали самые лучшие компоненты, которые могли найти для высококачественного продукта.
Но зная, что среди покупателей и  клиентов всегда будут высококлассные пользователи со своими любимыми АЦП или ЦАП, инженеры ZAPCO запрограммировали чипы DSP на предмет возможного использования любого количества различных топовых компонентов, чтобы предоставить наиболее фанатичным аудиофилам дополнительную возможность легко настраивать свои устройства по своему личному вкусу.

Преимущества

•     Мощная вычислительная платформа
•     Обработка сигнала с высокой частотой дискретизации (96 или 192 кГц)
•     Встроенный плеер, исключающий любые проблемы с передачей сигнала
•     Модульный принцип, возможность выбора АЦП и ЦАП
•     Стабильно работает в автомобилях с системой «Старт/Стоп»
•     Возможность подмешивать сигналы с аналоговых входов
•     Настройка алгоритмов включения/выключения процессора и усилителей
•     Возможность настраивать не только при USB-подключении, но и по Wi-Fi
•     Наличие фазовых (всепропускающих) фильтров
•     Матричное смешение каналов в 16-канальной версии

Основные характеристики

• 16-канальный аудиопроцессор с HD-проигрывателем

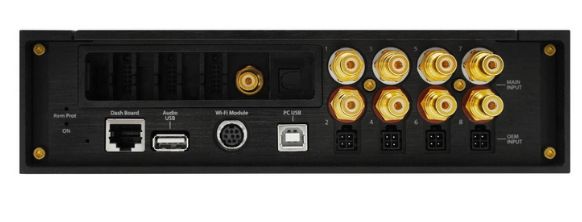

• 8 аналоговых входов (RCA + высокоуровневые), 5 цифровых входов, 16 аналоговых выходов
• Модульная конструкция: решение High-end с 18 независимыми платами
• Проигрыватель и DSP: двухъядерный процессор «всё в одном»
• Процессор: OMAP L-138 - 2 x 456 МГц, 32 бит (с 64-битной/IEEE двойной точностью)
• Типы вычислений процессора: с фиксированной и плавающей точкой
• Частота дискретизации: 96 КГц
• Мощность проигрывателя: 450 МГц - Arm 9 32 бит
• Аудиоформаты: WAV, AIF, AIFF, FLAC, ALAC, AAC, MP3
• Отображение информации: File/Artist/Album/Title
• АЦП: AK5558 32 бит 784 кГц, 8 каналов, динамический диапазон 115 дБ, КГИ+Ш: -106 дБ
• ЦАП: AK4458 32 бит 784 кГц, 8 каналов, динамический диапазон 115 дБ, КГИ+Ш: -107 дБ
• Частотный диапазон: от 5 Гц до 45 кГц
• КГИ+Ш: 0,0008 (цифровой вход), 0,001 (аналоговый вход, 1 В выход)
• Собственный уровень шума: -140 дБ A
• Сигнал/шум: 114 дБ A (цифровые входы), 109 дБ A (аналоговые входы)
• Перекрестные помехи: 115 дБ (1 кГц в среднем для всех каналов)

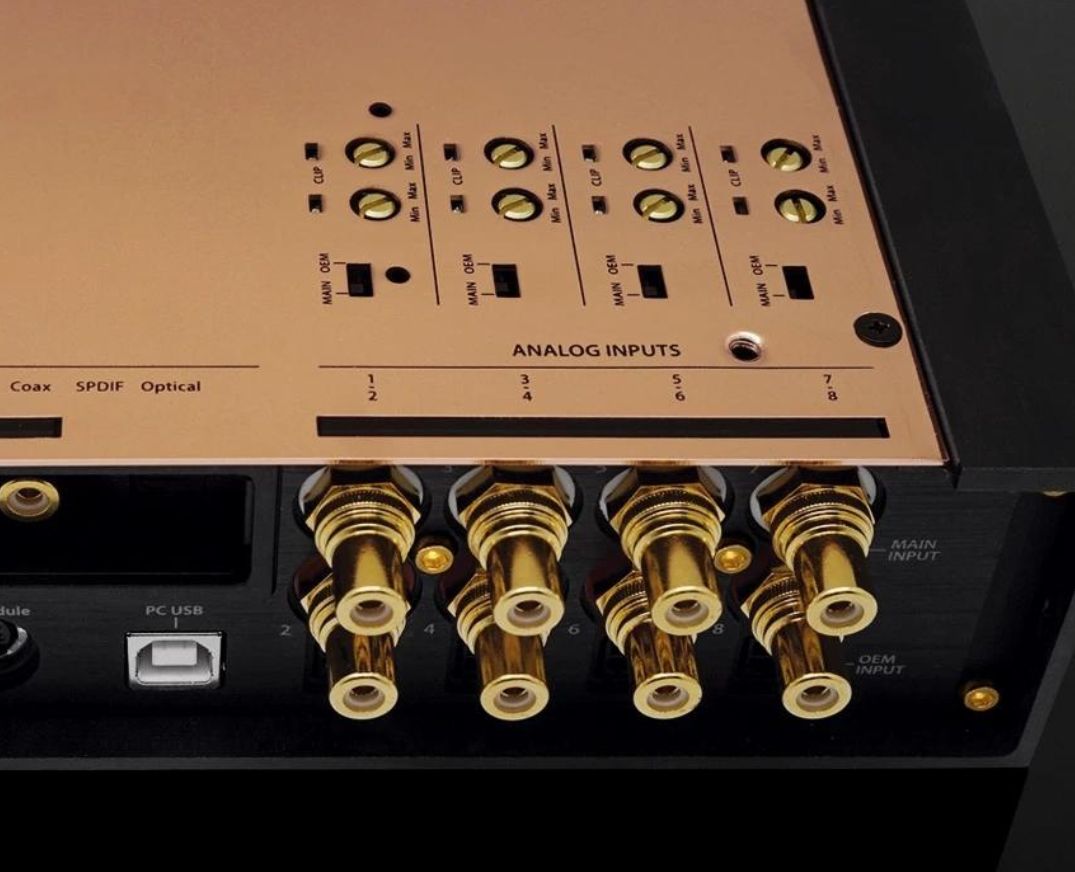

• Аналоговые входы: 6/8 x RCA низкий уровень 1/5 вольт, 8 x высокий уровень 4/20 вольт
• Цифровые входы: оптический: 24 бит - 192 кГц, SPDIF: 24 бит - 192 кГц, 3 x i2S: 24 бит - 192 кГц

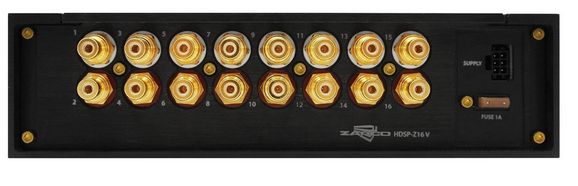

• Аналоговые выходы: 16 x RCA, 4 вольт (5 кОм), импеданс: 100 Ом
• Консоль управления: 3" сенсорный экран, 10 предустановок
• Управление с консоли: уровень/сабвуфер/баланс/фэйдер/тон
• Беспроводное управление: внешний модуль (в комплекте)
• Потоковое аудио через BT : внешний модуль APTX HD (опциональный)
• Настройка: простая и эксперт, "Double Front"
• Настройки входа/выхода: 2 канала, 4 канала, 6 каналов, 8 каналов, OEM SUM, AUX
• Цифровые режимы входа: HD, оптический, коаксиальный, i2S 1, 2, 3
• Эквалайзер: параметрический 30 / 6 полос (16 каналов), параметрический 15 полос (8 каналов)
• Типы фильтров: Linkwitz, Butterworth, Bessel, Чебышева
• Фазовый фильтр: для всех каналов 1 Гц с шагом в 1 градус
• Фильтр VSEQ: 50-200 Гц с шагом 1 Гц
• Питание: 6-16 вольт, потребляемый ток 750 мА/14,4 В, предохранитель: 1 А
• Поддержка систем «Stop-Start»
• Размеры главного блока (мм): 217(Д) x 164(Ш) x 57(В)
• Размеры консоли управления (мм): 111(Д) x 16(Ш) x 49(В)
